模具保護器：

　　模具保護器，又稱模具監視器或電子眼，是對各類注塑機運行情況實時監視、檢測和控制的模具保護系統。在制造行業，很多公司在模具方面的損失很大，由于不同產品的特殊性、不規則性，盡管采用了很多模具保護措施，仍然不能避免模具損壞帶來的損失及對人身的傷害。模具保護器利用機器視覺對比功能和電腦CPU的強大運算速度對影像數據進行實時運算處理，通過分析機器運行過程中抓拍的圖像，智能化地監控注塑機的運行情況，可有效檢測產品是否合格，并且在合模前檢查有無殘留物，以防止模具夾損，其檢測精度及對國內各種品牌注塑機的適用性，都大大超過了國外同類產品。

工作原理：

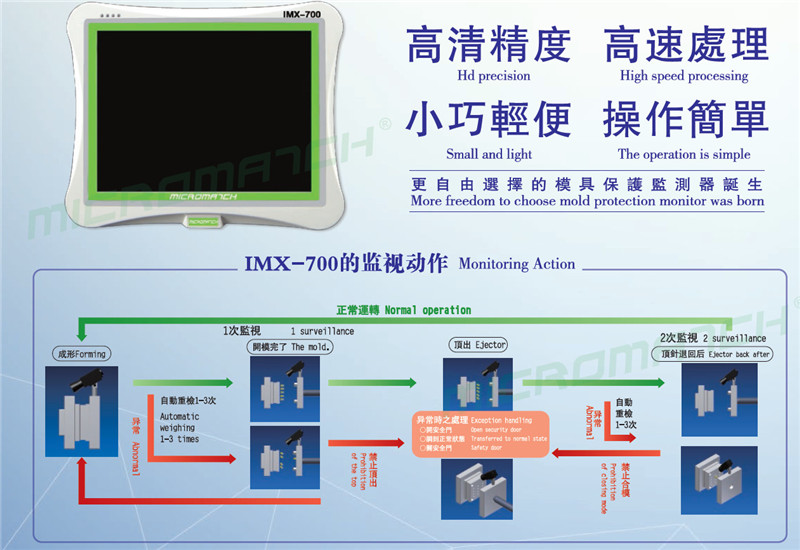

注塑機開模到位時，輸出信號觸發模具保護器，后者對模具模腔連續取像，監控頂針是否將成型工件頂出并下落。當監控到工件完全下落時，模具保護器發出確認信號反饋給注塑機以開始下一個周期。如果在設定時間內工件未落下或模具間有雜物，模具保護器則發出異常信號，停止注塑機動作并報警。

重要性：

　　模具作為制造業注塑產品加工最重要的成型設備，其質量?jī)?yōu)劣直接關系到產品質量?jī)?yōu)劣。此外由于模具在注塑加工生產成本中占較大比重，其使用壽命直接影響產品成本。因此，提高模具質量，并對其進行適當維護和保養，延長其使用周期，是注塑產品加工業降低成本、提高效率的重要砝碼。而在實際生產中，由于模具更換頻繁，注塑機運行時，每個生產周期內價值高昂的模具都可能因?yàn)楫a(chǎn)品殘留或滑塊錯位等而有損壞的危險，模具保護器均可以有效應對各種潛在問題，從而避免停機修模，降低生產成本，提高產品質量，保障交貨工期。

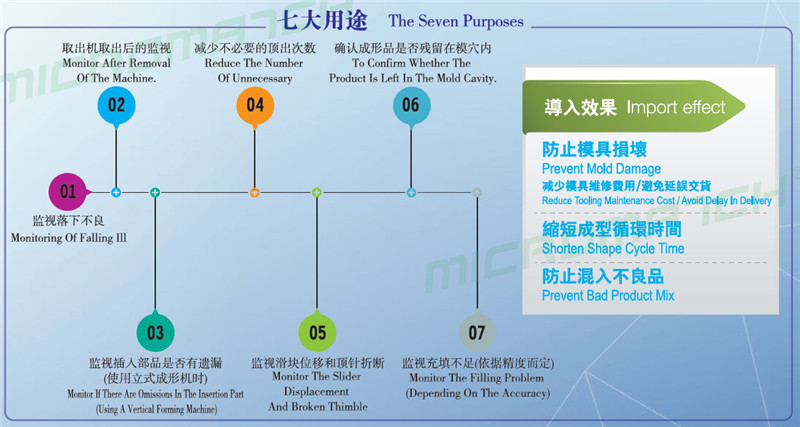

功能：

　　1.閉模前對模穴、模芯、產品殘留進行檢測。

　　2. 對滑塊位置、頂針頂出返回、鑲件是否到位進行檢測。

　　3.對外掛式程序插入是否正確進行檢測。

　　4.對頂出是否少折斷進行檢測。

　　5.對產品是否有缺料或毛邊進行檢測。

　　6.對產品是否完全脫模進行檢測。

　　7.針對精密度要求高的產品，對產品尺寸是否合格進行檢測。

　　8.對多穴產品是否缺失進行檢測。

　　9.對多色產品混色是否正確進行檢測。

　　10.減少多余的頂針動作，防止殘次品連續出現。

　　11.減少脫模劑的使用，適用于脫模困難的產品。

　　12. 用于自動生產線或組裝線完成產品的選別或糾錯功能。

　　13. 自動定位功能和照明補償過濾功能可用于消除誤差、防止誤檢。

優勢：

　　1.可根據生產的需要進行監測區域設定，對多型腔及特殊鑲件位置進行監測。

　　2.對每個區域獨立調整敏感度，適用于深型腔及多穴的調整，防止錯誤報警。

　　3.操作簡單，可通過觸摸屏控制設定參數畫面，自動監視模具開關模狀況。

　　4.處理速度快，所用高速高清晰度數字相機，檢測精密，位置檢測可 到0.05毫米，判定處理最少時間為0.02秒 。

　　5.可針對不同模具存儲相應文件，調用簡單方便，同時NG畫面可自動存儲，有利于品質追蹤。

　　6.采用專業機器視覺傳感器，運行穩定、可靠，擁有高超性能。

　　7.在注塑機之間調換時可直接插拔，換機容易。

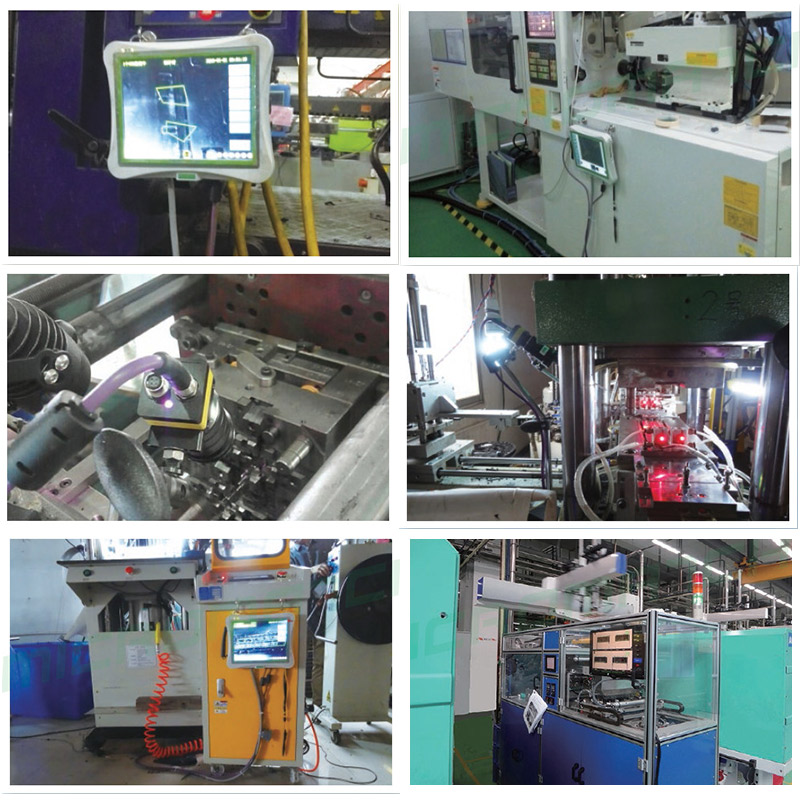

應用案例：
